Пульт управления PCmain-P

Пульт управления PCmain-PФото 2Фото 3Фото 4Фото 5
Описание
Тех. характеристики
Скачать
Пульт PCmain предназначен для решения задач автоматизации технологических процессов в электрических и электрогидравлических системах, таких как управление насосными станциями, конвейерами, фильтровальными станциями и т.д.

PCmain и его модификации могут эксплуатироваться в подземных выработках опасных по газу и угольной пыли, а также в калийных рудниках в соответствии с правилами безопасности в угольных шахтах (ПБ 05-618-03) и едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом (ПБ 03-553-03).

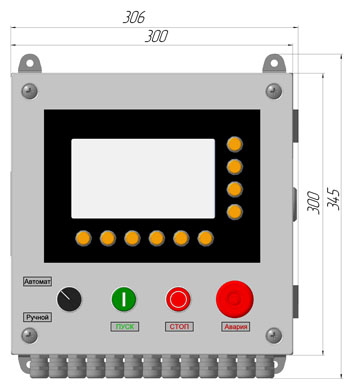

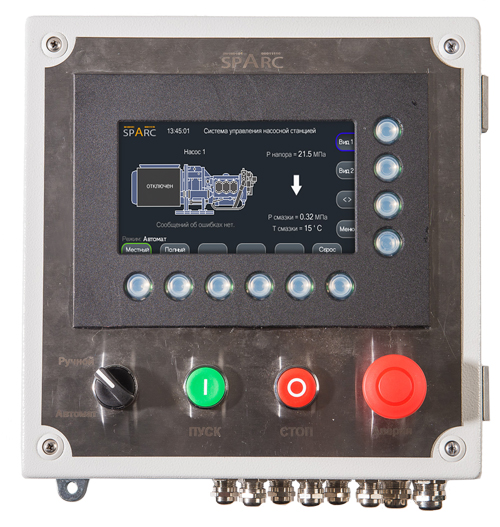

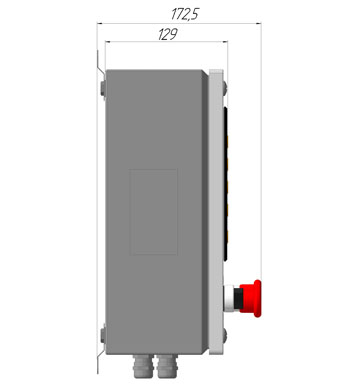

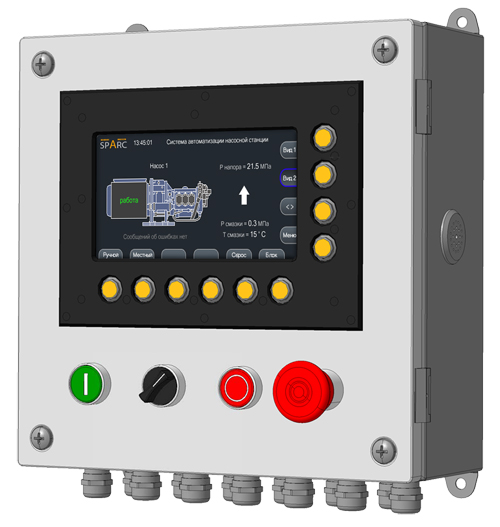

Пульт управления PCmain представляет собой стальную оболочку (степень защиты от внешних воздействий IP54) с клавиатурой из 10 клавиш, 7-дюймовым цветным TFT-дисплеем и набором электронных блоков. Пульт позволяет управлять работой технологического оборудования. Вся информация от датчиков, установленных на объекте управления, отображается на цветном TFT-дисплее и сохраняется в памяти для дальнейшего анализа и ведения статистических данных. Все данные и параметры работы оборудования можно просмотреть как на самом пульте, так и передать на поверхность по модемной линии связи или при помощи USB-флеш накопителя.

Функции

  • аварийный стоп. При активировании кнопки аварийного стопа выполняется отключение всех управляемых механизмов и двигателей;
  • управление электрогидрокомандами (ЭГК) - до 12шт;
  • опрос сухих контактов, используемых для проверки обратных связей, а также контроля за состоянием датчиков, имеющих группу сухих контактов - до 9 шт;
  • управление различными механизмами посредством переключения группы сухих контактов с диодом и без - до 18 механизмов;
  • опрос аналоговых датчиков с выходными сигналами по напряжению, току и частоте - до 18 датчиков;
  • опрос цифровых датчиков с выходными сигналами по интерфейсу RS485;
  • обмен информацией по линии связи между PCmain и системой верхнего уровня по гальванически развязанной линии связи RS485 с протоколом MODBUS RTU;
  • оповещение звуковой и световой сигнализацией;
  • дистанционное управление объектами;
  • архивирование данных с устанавливаемым сроком хранения;
  • подключение аналогичных устройств PCmain и организация общей сети;
  • отображение информации о состоянии других устройств, с которыми взаимодействует пульт;
  • самодиагностика, позволяющая в автономном режиме осуществлять диагностику внутренних устройств и аппаратуры взаимодействующей с PCmain.
Запросить цену >
Уровень и вид взрывозащиты (зависит от подключаемых искробезопасных цепей)PО Ех[iа]I/РВ Ех[ib]I
Уровень защиты корпусаIP54
Номинальные входные параметры
Входное искробезопасное напряжение постоянного тока12 В
Номинальный ток потребления 0,5 А
Пульсации входного напряжения5 %
Номинальная мощность потребления 6 Вт
Последовательный гальванически развязанный интерфейс RS485:
- входное сопротивление
- скорость передачи данных

60 Ом
9,6..57,6 Кбит/c
Управление ЭГК командами:
- максимальное выходное напряжение
- максимальный выходной ток

13 B
250 мА
Опрос сухих контактов:
- максимальное выходное напряжение
- максимальный выходной ток

18 B
35 мА
Релейный контакт:
- вид контакта
- коммутационное перенапряжение
- коммутационный ток

4 замк./4 перек.
30(110)VDC/125VAC
1А(0,3А)/0,5A
Аналоговые входа:
- измерение напряжения
- измерение тока
- измерение частоты

0..5 B
0..20 мА
0..2000 Гц
Опрос сухих контактов и управление релейными контактами:
- максимальное выходное напряжение
- максимальный выходной ток
- вид контакта
- коммутационное перенапряжение
- коммутационный ток


18 B
35 мА
2 перекидных
30(110)VDC/125VAC
1А(0,3А)/0,5A
Аналоговые входа и управление релейными контактами:
- измерение напряжения
- измерение тока
- измерение частоты
- вид контакта
- коммутационное перенапряжение
- коммутационный ток


0..5 B
0..20 мА
0..2000 Гц
2 перекидных
30(110)VDC/125VAC
1А(0,3А)/0,5A
Искробезопасные входные параметры
Входное искробезопасное напряжение постоянного тока13 B
Максимальный искробезопасный входной ток1,7 A
Максимальная входная мощность22,1 Bт
Максимальная входная индуктивность0 мкГн
Максимальная входная емкость< 2,5 мкФ
