Система управления насосной станцией CSUPcomplex

Управление насосной станциейФото 2Фото 3Фото 4Фото 5
Описание
Тех. характеристики
Скачать

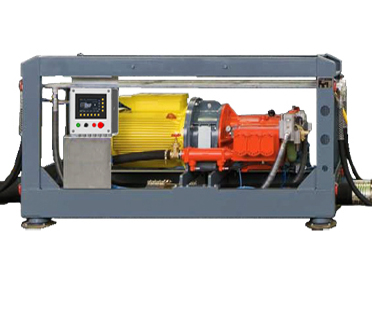

Использование Комплекса управления насосными агрегатами на насосных станциях высокого давления для гидросистем механизированных крепей (CSUPcomplex) позволяет поддерживать требуемое давление и расход рабочей жидкости в автоматическом режиме. Комплекс предназначен для эксплуатации в забоях угольных и сланцевых шахт, на пластах, опасных по газу (метан) и угольной пыли.

В своем составе Комплекс реализует три режима работы:

  • «Ручной» режим - работа Комплекса без участия автоматики, за исключением аварийных и стоповых функций. Данный режим используется при выходе из строя электроуправления или при замене автомата разгрузки гидромеханическим, а так же при пусконаладочных работах, когда насосные агрегаты не являются единым комплексом;
  • «Полуавтоматический» режим - работа насосных агрегатов независимо друг от друга, с контролем и сохранением параметров их работы. Этот режим позволяет подключить любое количество насосных агрегатов;
  • «Автоматический» режим - работа насосных агрегатов в качестве единой системы с контролем за состоянием работы всего Комплекса, а также интеллектуальным выбором насосов с наименьшей наработкой по моточасам.

Комплекс состоит из двух основных систем:

  • Система автоматического приготовления эмульсии (SAEsystem);
  • Система управления насосными агрегатами (SAPsystem).

Система автоматического приготовления эмульсии (SAEsystem)

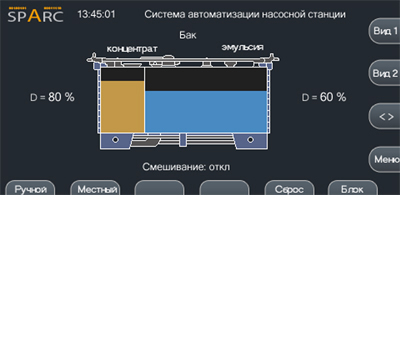

Система осуществляет контроль и поддерживает требуемый уровень рабочей жидкости в баке, осуществляет контроль за уровнем концентрата с оповещением обслуживающего персонала о выполняемых действиях и аварийных ситуациях. Параметры работы, показания датчиков, изменения настроек и аварийные ситуации архивируются и сохраняются.

Система управления насосными агрегатами (SAPsystem)

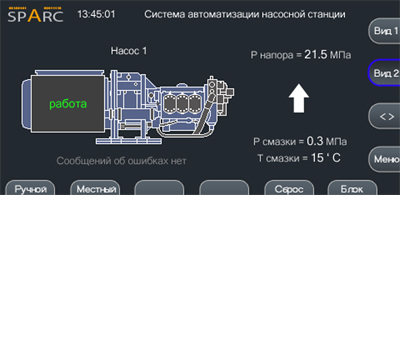

Система управления насосными агрегатами осуществляет контроль за параметрами работы насосных агрегатов высокого давления (давления масла, температуры масла, давления рабочей жидкости в напорной магистрали) с оповещением обслуживающего персонала о выполняемых действиях и аварийных ситуациях.

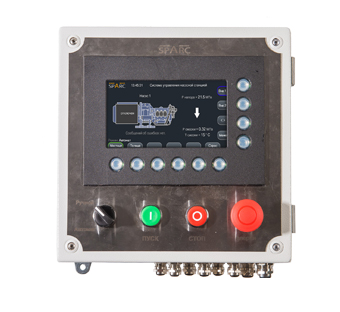

Все данные, получаемые от датчиков и управляемых устройств, выводятся на цветной 7 дюймовый TFT-дисплей. Параметры работы, показания датчиков, изменения настроек и аварийные ситуации архивируются и сохраняются на пульте. Архивированные данные возможно просмотреть как на самом пульте так и передать на поверхность двумя способами: переместив на USB-флеш накопитель, или передав по модемной линии связи, для этого предусмотрен гальванически развязанный интерфейс RS-485 со свободным для распространения протоколом связи MODBUS RTU. Пульты CSUPcomplex имеют звуковую и световую сигнализации для оповещения обслуживающего персонала о выполняемых действиях и аварийных ситуациях.

Запросить цену >

Преимущества

  • Комплекс позволяет сократить время присутствия обслуживающего персонала у насосной станции тем самым освободив рабочее время для выполнения иных задач;
  • Аппаратура Комплекса в своем составе не имеет общего центрального пульта управления, а имеет распределенную структуру, что позволяет Комплексу продолжить работать даже при выходе одного из пультов или блоков питания из строя;
  • В Комплексе реализовано дублирование контролируемых параметров, т.е. при выходе из строя любого датчика, работа комплекса после выбора соответствующего режима продолжается, что повышает работоспособность Комплекса и исключить время простоя;
  • Трансляция настроек и параметров работы на остальные пульты систем Комплекса возможна с любого пульта, а так же при помощи USB-накопителя, что дает возможность существенно сократить время настройки и ввода Комплекса в эксплуатацию.
