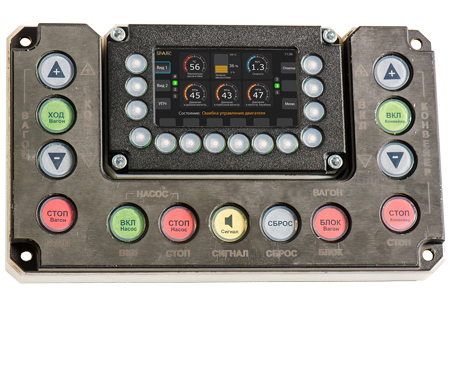

Панели управления Ex

Отображение информации о технологических процессах различного оборудования является одним из важных компонентов автоматизации, это позволяет оператору быстро произвести контроль оборудования, выявить ошибки и устранить аварии.

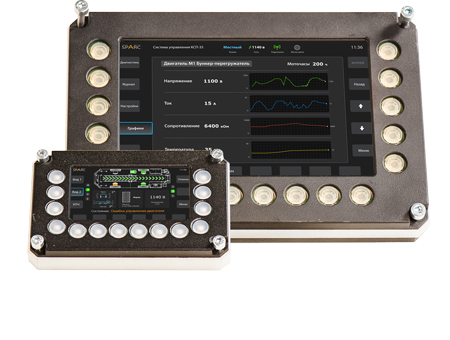

Панели управления искробезопасные
Панели управления Ex позволяют выводить на дисплей информацию различной сложности (статические, динамические объекты, а также проигрывания потокового видео). Преимуществом Панели управления Ex является ее габаритные размеры, вес и легкость монтажа на любые плоские поверхности.

Особенности

• Наличие 3-осевого акселерометра, что позволяет снимать параметры перемещения, вибрации и углов наклона объекта автоматизации, на котором расположена панель;
• Встроенный радиомодуль Wi-Fi, что дает возможность обмениваться данными с системой передачи данных;
• Встроенный радиомодуль Bluetooth, посредством которого возможно подключение различных носимых устройств, в том числе флеш-ключей;
• Высокая четкость экранов с разрешением до 1280 х 800, что позволяет отображать объекты в высоком качестве;
• Высокопроизводительный процессор с частотой до 1 ГГц, что дает возможность реализации различных алгоритмов работы управляемых устройств, в том числе кодирования/декодирования видеопотока;
• Набор клавиш управления, расположенных по бокам и снизу экрана, что позволяет присвоить им различные функции управления и тем самым адаптировать Панель управления Ex под различные задачи.
Панели управления взрывозащищенные

Технические характеристики

Входное напряжение питания Uп12 B
Номинальный ток потребления Iн0,35 A
Номинальная мощность потребления4,2 Вт
Выходной сигналEthernet Tx 10/100, RS485 Modbus RTU
РадиоканалWi-Fi, Bluetooth
Степень защиты корпусаIP54
Уровень и вид взрывозащитыРО Ex ia I Ма
Разрешение экрана
Панель управления Ех 4,3"480 х 272
Панель управления Ех 7"1024 x 600
Панель управления Ех 10"1280 х 800
Габаритные размеры (ДхШхВ)
Панель управления Ех 4,3"159 х 104 х 26 мм
Панель управления Ех 7"168 х 250 х 38 мм
Панель управления Ех 10"314 х 214 х 38 мм
Масса
Панель управления Ех 4,3"1 кг
Панель управления Ех 7"2 кг
Панель управления Ех 10"3 кг
