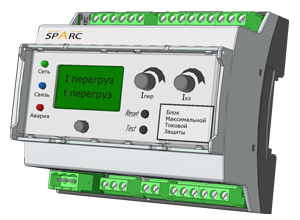

Блок максимальной токовой защиты МТЗ

Блок максимальной
токовой защитыФото 2
Описание
Тех. характеристики
Скачать
Блок максимальной токовой защиты МТЗ предназначен для диагностики, управления и защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания. Блок МТЗ представляет собой устройство, реализующее различные функции защиты, измерения и контроля. Блок обеспечивает высокую точность измерения и постоянство характеристик.

Функции

  • возможность регулирования уставок максимальной токовой защиты составляет от 2 · Iном до 7 · Iном коммутационного аппарата;
  • возможность регулирования уставок защиты от перегрузки составляет от 0,3 · Iном до 1,5 · Iном коммутационного аппарата;
  • возможность регулирования времени удержания срабатывания защиты от перегрузки составляет от 0 до 20 сек.
Запросить цену >
Напряжение питания~11,5..42,5 В
Ток потребления< 200 мА
Интерфейс приема/передачи данныхRS485 (CAN)
Скорость передачи данных19200 бит/с
Количество контролируемых каналов3
Время срабатывания при коротком замыканиии40 мс
Время срабатывания при перегрузках равных 1,5 · Iном20 сек
Коммутируемое напряжение контактов исполнительного реле переменного тока250 B
Коммутируемый ток контактов исполнительного реле5 А
Рабочий диапазон токовОпределяется характеристиками датчиков тока
Габаритные размеры105х75х90 мм
Степень защиты корпусаIP20
Масса0,5 кг
